Introdução do produto

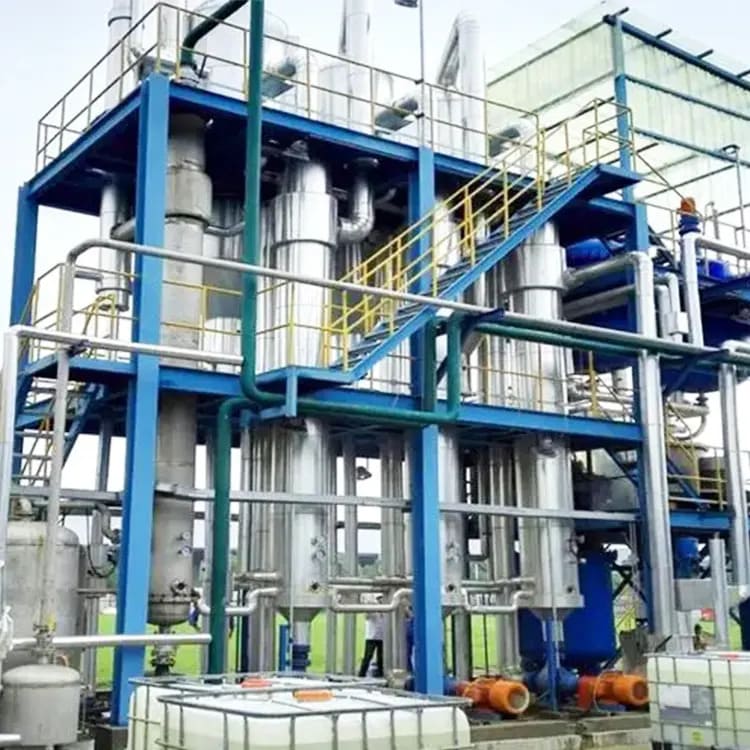

O evaporador concentração de três efeitosÉ um equipamento de evaporação eficiente e economizador de energia, composto por três unidades de concentração interconectadas para obter uma concentração eficiente de materiais. Este equipamento é amplamente utilizado nas indústrias química, alimentícia e de proteção ambiental, e sua tecnologia de concentração e reutilização de calor em vários estágios alcança a sinergia de conservação de energia e redução de emissões e produção eficiente.
Os principais componentes e funções do evaporador de concentração de efeito triplo incluem
Bomba alimentação: Transfere a matéria-prima a ser tratada para o aquecedor primário.
Primeiro efeito aquecedorUma fonte de calor externa (por exemplo, vapor bruto) é usada para aquecer inicialmente a matéria-prima até ferver.
Segundo e terceiro efeito concentradoresO vapor secundário produzido pelo primeiro efeito é usado como fonte de calor para o segundo efeito, e o vapor secundário produzido pelo segundo efeito é fornecido para o terceiro efeito, formando uma série de processos de enriquecimento.
Concentração câmara e separador: Após o aquecimento, o material é concentrado aqui e separado por um separador gás-líquido.
Bomba circulação: Responsável pela separação do líquido de volta ao aquecedor, formando um sistema de circulação fechado.
Condensador: Condensa o vapor produzido durante o processo de concentração para coleta ou posterior processamento.
Separador do soluto: Qualquer material sólido (como sais, etc.) produzido durante o processo de concentração é separado aqui.
O evaporador de concentração de efeito triplo tem as seguintes características notáveis
Elevada eficiência energética: O processo da concentração tripla melhora significativamente a utilização da energia térmica, salvar aproximadamente 70% do consumo de energia comparado aos concentradores convencionais do único-efeito.
Fácil de operar: Equipado com sistema de controle inteligente, controlar precisamente o calor do processo de concentração, otimizar o uso de energia.
Limpeza: Concentrado em sistema fechado para garantir um ambiente de produção limpo e confortável. O dispositivo de remoção de espuma é projetado para evitar derramamentos, e a parte do material de contato do equipamento é geralmente feita de aço inoxidável importado resistente à corrosão e polido, fácil de limpar e atender aos rigorosos padrões de higiene da indústria alimentícia e farmacêutica.
Áreas de aplicação de concentração de efeito triploEvaporadoresIncluem
Produção química: Remover eficazmente sais inorgánicos e outros solutes para conseguir a purificação e a concentração da solução.
Processamento alimentar: É apropriado para a concentração de alimento líquido tal como o suco e o leite para melhorar a concentração ao manter o sabor e a nutrição originais.
Recolha e processamento de petróleo e gás: Para o tratamento de água salgada para reduzir o impacto ambiental.
Princípio técnico de
O princípio deEvaporador de efeito triploA tecnologia é baseada em vários estágios de evaporação e reutilização de calor para melhorar a eficiência energética geral e a eficiência produtiva.
Primeiro, um evaporador de efeito triplo é um sistema composto por três evaporadores em série. Durante a operação, a pressão e o ponto de ebulição da solução de cada efeito subsequente são menores do que o do efeito anterior, de modo que o vapor secundário produzido pelo efeito anterior pode ser usado como meio de aquecimento para o próximo efeito. Em outras palavras, a câmara de aquecimento do efeito posterior é, na verdade, o condensador do vapor secundário pré-efeito. Em geral, o primeiro efeito requer o consumo de vapor bruto para fornecer calor, enquanto o segundo e terceiro efeitos subsequentes dependem principalmente do vapor secundário gerado pelo efeito anterior para aquecimento.
Em segundo lugar, este projeto tem a vantagem de reduzir significativamente o consumo de energia, uma vez que nenhuma fonte de calor adicional é necessária para todos os efeitos. O condensado do primeiro efeito é devolvido à fonte de calor, enquanto o condensado dos outros efeitos é agrupado e exportado como água dessalinizada. Através deste processo, uma única entrada de vapor bruto pode evaporar muitas vezes a quantidade de água.
Além disso, em aplicações industriais práticas, os evaporadores de três efeitos são particularmente adequados para a evaporação e cristalização de soluções que possuem precipitação cristalina. Eles são amplamente utilizados na indústria química, fundição de metal, grande aço decapagem tratamento líquido residual e usina de dessulfuração úmida tratamento líquido residual. Devido às características complexas e mutáveis da solução em várias fábricas, geralmente é necessário formular soluções técnicas específicas para os usuários escolherem para a composição e o conteúdo da solução com precipitação cristalina.
Produção de equipamentos
A WTEYA visa a produção digital e inteligente para fornecer produtos e serviços superiores aos seus clientes. Nós não só fornecemos uma ampla gama de produtos padrão que são seriamente testados e desempenho estável para atender a uma ampla gama de necessidades industriais.Nós igualmente proporcionamos o serviço feito sob encomenda, assim como serviços do OEM e do ODM,A equipe profissional do projeto fornece soluções apropriadas para que os clientes encontrem suas necessidades originais. Vamos trabalhar em estreita colaboração com cada cliente para garantir que cada dispositivo se adapte aos requisitos do processo do cliente e processo de produção com precisão. O serviço de uma parada de WTEYA, inovativo para criar produtos mecânicos de alta qualidade e soluções do sistema, profissional ajuda o cliente a tratar os vários problemas do tratamento da água.
Capacidade e tamanho
Tabela do parâmetro do equipamento da evaporação do Três-efeito | |||||
Capacidade evaporação (t/h) | Tipo do evaporador | Potência bruta (KW/h) | Consumo do vapor (t/h) | Água circulante consumida (t/h) | Área do piso (L * W * H/m) |
1,5 | Evaporador de circulação forçada | 56 | 0,7 | 60 | 2*10*12 |
5 | Evaporador de circulação forçada | 118 | 1,92 | 150 | 10*8*14 |
4 | Evaporador de circulação forçada | 97 | 1.6 | 135 | 10*6*12 |
8 | Evaporador de circulação forçada | 94 | 3.2 | 200 | 14*6*12 |
15 | Evaporador de circulação forçada | 144 | 6.5 | 500 | 12*8*14 |
Perguntas Frequentes
P: E se a eficiência da transferência de calor do sistema evaporador de efeito triplo diminuir?
A: A diminuição na eficiência da transferência térmica pode ser causada pela acumulação da incrustação ou do sedimento na superfície do calefator. O aquecedor precisa ser limpo e mantido regularmente, usando um sistema CIP (limpeza no local) ou de acordo com os procedimentos de limpeza recomendados pelo fabricante para remover a sujeira. Assegure o pré-tratamento dos materiais recebidos para reduzir os componentes que podem formar depósitos.
P: Como otimizar o desempenho energético do evaporador de efeito triplo?
R: Para otimizar o consumo de energia, assegure-se de que todos os parâmetros operacionais (como concentração de alimentação, temperatura, pressão etc.) sejam precisamente controlados. Verifique e mantenha o desempenho do selo do equipamento para evitar o escapamento do vapor. Ao mesmo tempo, o calor residual pode ser recuperado através de sistemas de recuperação de energia como bombas de calor ou recompressão térmica, melhorando ainda mais a eficiência energética geral do sistema.
P: Qual é a causa do ruído excessivo quando o evaporador de efeito triplo está funcionando?
R: O ruído pode ser causado pela falha ou desgaste de bombas, compressores ou outras peças mecânicas. O equipamento deve ser verificado para ver se a lubrificação ou as peças precisam ser substituídas. Além disso, verifique se há ar entrando no sistema, porque o ar pode causar um fenômeno de bloqueio de ar no sistema, produzindo ruído.
Q: Como tratar o bloqueio da cristalização no sistema do evaporador do triplo-efeito?
R: A obstrução da cristalização é geralmente causada pela precipitação de solutos com baixa solubilidade a baixas temperaturas. O processo de cristalização pode ser controlado ajustando a temperatura e pressão de operação, garantindo que a solução evapore em temperaturas mais altas para evitar a cristalização. Se um bloqueio ocorreu, o bloqueio pode ser dissolvido aumentando a temperatura ou usando um solvente químico.
Q: E se o grau de vácuo do evaporador de três efeitos não puder atingir o valor definido?
R: Vácuo insuficiente pode ser causado por baixo desempenho da bomba de vácuo, vazamento do sistema ou condensador ineficiente. Primeiro, verifique o desempenho da bomba de vácuo e repare-a ou substitua-a. Em seguida, o sistema é totalmente inspecionado para determinar se há um ponto de vazamento e corrigi-lo. Finalmente, limpe o condensador para garantir sua eficiência.
