Introdução do produto
Introdução ao filtro cartucho filtro
Filtro de elemento filtrante é um equipamento de separação sólido-líquido ou gás-sólido comumente usado, amplamente utilizado em produtos químicos, farmacêuticos, alimentos e bebidas, proteção ambiental, tratamento de água, metalurgia, petróleo, gás natural e outras indústrias. Seu princípio de funcionamento é principalmente capturar partículas sólidas, sólidos suspensos, alguns colóides e outras impurezas no fluido (que pode ser líquido ou gás) através do elemento filtrante, para atingir o objetivo de purificar o fluido. A precisão da filtragem é 1-5μm.
Tipo do elemento filtrante composição do filtro
1. Escudo do filtro: O escudo é o escudo do filtro do tipo filtro, geralmente feito de aço inoxidável, plástico (como polipropileno, ABS, etc.), aço carbono e outros materiais, com resistência à corrosão e características de resistência à pressão. A carcaça é projetada ser selada para assegurar o fluxo líquido contínuo e impedir o escapamento durante a filtragem.
2. Elemento filtrante: O elemento filtrante é o componente central do filtro, responsável pelo trabalho real de filtragem. O material e a estrutura do filtro são variados, de acordo com as necessidades do filtro pode escolher um filtro de papel, filtro da malha do metal, filtro aglomerado, filtro da fibra (tal como o filtro derretido PP, filtro enrolado do fio), filtro ativado do carbono, e assim por diante. A seleção do elemento filtrante é determinada pela precisão de filtração desejada, características do fluido (por exemplo, compatibilidade química, temperatura, pressão) e finalidade de filtração (por exemplo, remoção de partículas, bacterialização, remoção de odor).
3. Tampa superior: A tampa superior é projetada geralmente com uma abertura facilitar a instalação, a substituição, e a limpeza do elemento de filtro. A tampa superior e a concha são conectadas através de roscas, fixadores ou flanges para garantir a vedação.
4. Selos: incluindo juntas, anéis-O, etc., usados para selar entre o invólucro e a tampa superior ou entre o elemento filtrante e o invólucro para evitar vazamentos.
5. Importação e exportação: o filtro geralmente é equipado com uma entrada e saída de água para entrada e saída de líquido, e o tamanho da interface (como 1/2 ", 3/4", 1 ", etc.) de acordo com a aplicação real precisa ser escolhido para facilitar o encaixe com o sistema de tubulação.
6. Válvula de desvio (opcional): Em alguns projetos, uma válvula de desvio será instalada e, quando o elemento filtrante estiver bloqueado ou precisar ser substituído, a válvula de desvio pode ser aberta para garantir o fluxo de líquido e evitar interromper o processo.
7. Transmissor ou manômetro (opcional): usado para monitorar a diferença de pressão antes e depois do filtro, quando a diferença de pressão atinge o valor definido, ele solicita que o usuário limpe ou substitua o elemento filtrante.
8. Slagging dispositivo (para alguns tipos): Em alguns projetos, tais como filtros de saco ou equipamentos com uma função de slagging automática, haverá um dispositivo de slagging especial para facilitar a limpeza de impurezas sólidas acumuladas durante o processo de filtração.
Além disso, de acordo com o tamanho do elemento filtrante, o filtro tipo filtro de aço inoxidável pode ser dividido em filtros de 10 ", 20", 30 "e 40". O número de elementos de filtro pode ser dividido em single-core, double-core e multi-core. Na direção da entrada e saída do líquido, ele é dividido em tipo lateral inferior para fora e tipo inferior para fora. O material do filtro é de aço inoxidável de alta qualidade, como 304, 316, 316L e assim por diante.
Filtro do elemento filtrante para a indústria
Filtro-tipo filtros devido a suas características eficientes, seguras, adaptáveis, tornaram-se equipamento indispensável do tratamento da água em muitas indústrias, filtro tipo filtro com sua aplicabilidade larga e desempenho eficiente da filtragem, em quase todos os campos industriais, a indústria do tratamento da água tem sua figura, tal indústria do tratamento da água, alimento, indústria de bebidas, Indústria farmacêutica e biotecnológica, indústria química e petroquímica, indústria de semicondutores eletrônicos, extração e processamento de petróleo e gás, indústria de papel e têxtil, proteção ambiental e reciclagem de água.
Princípio técnico de
Baseado na intercepção física e na selecção, seu núcleo usa a estrutura do poro do material do filtro para obstruir e prender partículas contínuas, substâncias suspendidas, ou algumas substâncias macromoleculares no líquido (tal como a água, o ar, ou os outros líquidos), para conseguir a finalidade de refinar o líquido. O workflow específico é como segue:
1. A introdução de líquido: O fluido a ser filtrado entra no equipamento a partir da entrada do filtro, e a matéria suspensa, o material particulado ou as impurezas transportadas pelo fluido entram juntos neste processo.
2. O processo de filtração através do elemento filtrante: o fluido passa através da camada filtrante do elemento filtrante sob a ação da pressão (pode ser a pressão negativa formada pela gravidade, pressão da bomba ou vácuo). O material filtrante tem diferentes tamanhos e estruturas de poros, dependendo do tipo e tamanho das impurezas que precisam ser removidas. Tais como filtros de algodão PP, filtros de carvão ativado, filtros fundidos, etc., podem interceptar partículas de diferentes tamanhos.
3. Intercepção e filtração: os poros ou microporos na superfície do elemento de filtro permitem somente que as substâncias menores do que a abertura passem completamente, quando partículas, matéria suspendida, Ou algumas substâncias macromoleculares maiores que a abertura são bloqueadas na superfície externa do elemento filtrante ou dentro da camada profunda para formar uma camada de bolo de filtro, que realiza separação sólido-líquido ou gás-sólido.
4. Exportação de fluido limpo: Após a triagem do elemento filtrante do fluido limpo, seu conteúdo de impureza é bastante reduzido e descarregado da saída do filtro, para atingir o objetivo de purificação.
5. Tratamento de impureza: À medida que o processo de filtragem continua, mais e mais impurezas se acumulam na superfície do elemento filtrante, formando uma camada de escória do filtro, que aumentará gradualmente a resistência do fluido e reduzirá a eficiência da filtragem. Portanto, o elemento filtrante precisa ser limpo regularmente (como retrolavagem e limpeza química) ou substituído para manter o efeito e a eficiência da filtragem.
6. Precisão da filtragem: O filtro do tipo filtro tem uma vasta gama de precisão da filtragem, que pode ser do nível do mícron (tal como 0,5 mícron, 5 mícron, etc.) ao nível do nanômetro, e os campos e necessidades diferentes da aplicação escolherão filtros diferentes da precisão.
O processo de produção de

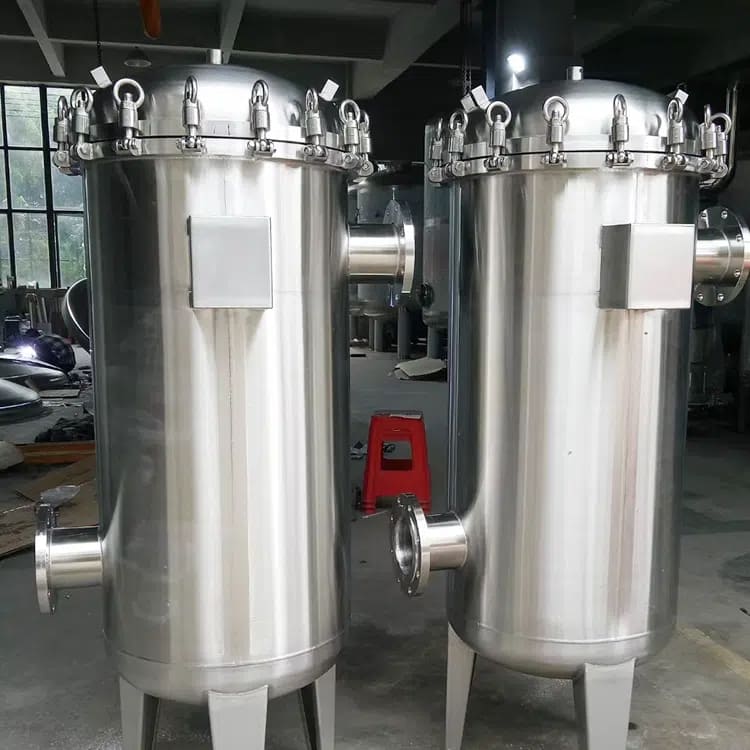

Produção de equipamentos
Capacidade e tamanho
Número série | Número do modelo | Diâmetro × altura | Caudal (m3/H) | Entrada e saída Formulário | Abertura entrada e saída | Suportar tensão |
1 | WTY-LXGL/3 × 10in-KG | 170 × 430 | 2 | Rosca interna | DN25 | 0,6 MPa |
2 | WTY-LXGL/5 × 10in-KG | 200 × 430 | 3 | Rosca interna | DN25 | 0,6 MPa |
3 | WTY-LXGL/3 × 20in-KG | 170 × 690 | 4 | Rosca interna | DN25 | 0,6 MPa |
4 | WTY-LXGL/5 × 20in-KG | 200 × 690 | 6 | Rosca interna | DN40 | 0,6 MPa |
5 | WTY-LXGL/7 × 20in-KG | 250 × 690 | 8 | Rosca interna | DN50 | 0,6 MPa |
6 | WTY-LXGL/5 × 30in-FL | 200 × 940 | 8 | Rosca interna | DN40 | 0,6 MPa |
7 | WTY-LXGL/7 × 30in-KG | 250 × 940 | 11 | Rosca interna | DN50 | 0,6 MPa |
8 | WTY-LXGL/5 × 40in-FL | 200 × 1240 | 11 | Rosca interna | DN50 | 0,6 MPa |
9 | WTY-LXGL/7 × 40in-KG | 250 × 1240 | 15 | Rosca interna | DN50 | 0,6 MPa |
10 | WTY-LXGL/10 × 40in-FL | 300 × 1350 | 18 | Rosca interna | DN50 | 1,0MPa |
11 | WTY-LXGL/12 × 40in-FL | 320 × 1350 | 20 | Rosca interna | DN50 | 1,0MPa |
12 | WTY-LXGL/15 × 40in-FL | 350 × 1350 | 30 | Abertura do flange | DN65 | 1,0MPa |
14 | WTY-LXGL/20 × 40in-FL | 400 × 1430 | 40 | Abertura do flange | DN80 | 1,0MPa |
14 | WTY-LXGL/27 × 40in-FL | 450 × 1450 | 65 | Abertura do flange | DN80 | 1,0MPa |
Gráfico de efeito gráfico
Vantagens e características do filtro do elemento filtrante
Devido à flexibilidade e eficiência de seu design, o filtro do elemento filtrante mostrou muitas vantagens em várias indústrias, incluindo:
1. Precisão alta da filtragem: O filtro do tipo do elemento filtrante pode ser selecionado de acordo com as necessidades específicas da aplicação, o elemento filtrante com tamanhos e materiais diferentes do poro pode conseguir a precisão da filtragem do mícron ao nível do nanômetro, removendo eficazmente a matéria suspendida, as partículas, e as bactérias, os vírus, etc. na água ou no gás, E assegure a alta qualidade do meio tratado.
2. Efeito uniforme da filtragem: O tamanho do poro do material do filtro é uniforme, que assegura a consistência e a confiança do processo da filtragem, evita a flutuação do efeito da filtragem e é apropriado para as encenações que exigem o desempenho estável da filtragem.
3. Baixa resistência e grande fluxo: a estrutura do elemento filtrante razoavelmente projetada torna a resistência à filtração pequena e pode manter uma diferença de baixa pressão mesmo sob altas vazões, melhorar a eficiência do processamento e reduzir o consumo de energia.
4. Variedade do material do filtro: material do filtro, incluindo mas não limitado a polipropileno (PP), politetrafluoroetileno (PTFE), carvão ativado, aço inoxidável, etc., para se adaptar à compatibilidade química de diferentes requisitos de mídia e temperatura, amplamente utilizado em ácido-base, solventes orgânicos, alta temperatura, alta pressão, e outras condições severas.
5. Fácil manutenção e fácil substituição: o design do filtro torna a substituição do filtro rápida e conveniente, sem ferramentas profissionais, reduzindo os custos de manutenção e o tempo ocioso do equipamento.
6. Resistência à corrosão química: muitos materiais filtrantes, como aço inoxidável, PVDF, etc., têm boa resistência à corrosão química, podem trabalhar de forma estável em ambientes agressivos por um longo tempo e prolongar a vida útil do equipamento.
7. Forte adaptabilidade ambiental: Seja para tratar água potável limpa ou águas residuais industriais contendo poluentes complexos, o filtro do elemento filtrante pode encontrar o material filtrante certo para lidar e é amplamente utilizado em vários cenários de tratamento de água e purificação de gás.
8. Custo-benefício: Embora o investimento inicial possa variar dependendo do tipo e tamanho do equipamento, o alto desempenho e os baixos custos de manutenção do filtro de cartucho de filtro geralmente o tornam econômico ao longo do ciclo de vida.
9. Fácil de monitorar e controlar: os filtros modernos do tipo filtro geralmente são equipados com manômetros, medidores de vazão e outros equipamentos de monitoramento, o que torna conveniente para os operadores compreenderem o status do filtro a qualquer momento, manutenção oportuna ou substituição do elemento filtrante.
Contribuição da proteção 10. Environmental: Com a filtragem eficaz, reduza emissões poluentes, promova a reciclagem do recurso, ajude empresas a cumprir as exigências de regulamentos da proteção ambiental, e aumente a imagem da responsabilidade social corporativa.
Perguntas Frequentes
P: Qual é a taxa de fluxo lenta do cartucho do filtro?
A: O caudal lento é causado geralmente pelo elemento de filtro obstruído por poluentes. Você pode tentar limpar o elemento filtrante, se a taxa de fluxo ainda estiver lenta após a limpeza, você precisará substituir o elemento filtrante.
P: Como sei quando alterar o elemento de filtro?
R: Pode-se julgar pela indicação do medidor de pressão diferencial que, quando o valor exibido pelo medidor de pressão diferencial exceder a faixa de substituição recomendada pelo fabricante, o elemento filtrante deve ser substituído. Além disso, se a qualidade da água for reduzida, isso também indica que o elemento filtrante precisa ser substituído.
P: O filtro do filtro do cartucho pode filtrar todos os microrganismos e vírus?
R: Os filtros comuns do cartucho não são garantidos para remover todos os microrganismos e vírus. Se esses microrganismos precisarem ser removidos, um elemento filtrante microbiano com o grau apropriado deve ser usado, como um filtro de osmose reversa (RO) ou elemento filtrante de nanofiltração (NF).
Q: O que devemos prestar atenção ao substituir o elemento de filtro?
R: Ao substituir o elemento filtrante, verifique se o sistema está desligado e esvaziado para evitar vazamentos ou ferimentos de água. Certifique-se de usar o elemento filtrante que corresponde ao modelo do filtro e instalá-lo corretamente de acordo com as instruções do fabricante.
Q: O filtro do cartucho afeta a temperatura da água?
A: Não, o filtro do cartucho do filtro é usado principalmente para remover partículas contínuas e poluentes na água, e não afetará a temperatura da água. Se você precisar ajustar a temperatura da água, considere o uso de equipamentos como aquecedor de água ou refrigerador.
